SOC5000-15复用设备（电话光端机）
复用设备|电话光端机 浏览次数：10856
产品描述
-
功能特点
◆ 结构合理，性能稳定
采用19英寸1.5U标准机箱6槽插卡式结构，扩容维护方便
设备具有6个盘卡插槽，其中1个为主控插槽+4个业务插槽+1个扩展插槽。4个业务插槽可任意混插各类语音盘、数据盘、视频盘等
◆ 可靠性高
采用AC220V、DC-48V双重供电方式，可接蓄电池，具有浮充功能
全表面贴装工艺
完善的告警指示及话路状态指示
具有线路检测和故障定位功能
统一纳入SOC-NM2005网管平台，提供完善的网管功能，为系统的运行和管理提供可靠的保障
◆ 组网灵活
多种传输方式：包括E1传输、光纤传输、HDSL传输，点对点/星型/链形结构
通过多E1传输时，采用MP技术（线路负载平衡）将多E1信道捆绑传输各种业务
集成PDH、PCM、PBX等多重功能融于一体，应用于各种专网业务，为客户在原有传输架构上提供性价比更高的接入方案
可根据用户需求配置PBX语音交换盘，用户通过本地或局端出局
◆ 业务丰富
丰富的数据接口：RS232、RS422、V.24、V.35(Nx64K)、10/100Base-T等
齐全的语音接口：FXO、FXS、磁石、E&M、2/4线
齐全的音频接口：高保真音频、爱峰/来邦对讲
全数字非压缩视频图像接口，且支持任何高分辨率视频信号
支持来电显示、反极计费信号
-
系列产品
设备型号
SOC5000-15
盘卡插槽
盘卡名称
功能描述
线路接口
业务接口
主控槽位x1个
可配MCU盘
PCM接入(单E1接入)
E1x1个：C3接口
网络接口(RJ45)x2个
(带宽:N×64K；N≤31)FDU盘
光纤接入
1X9x1个：SC接口
网络接口(RJ45)x2个
(带宽10/100M可选)DDU盘
2E1接入
(链型连接)E1x2个：C3接口
网络接口(RJ45)x2个
(带宽:N×64K；N≤31)MEM盘
4E1接入
E1x4个：C3接口
—
VFU盘
视频传输接入
(传输非压缩图像和扩展其它业务)1X9x1个：SC接口
视频接口(BNC)x8个
音频接口(RJ45)x8个
网络接口(RJ45)x3个
E1接口(RJ45)x4个
数据接口(RJ45)x2个业务插槽x4个：
根据业务需求，任意选择以下业务盘卡混插。FXS盘
外扩语音
—
用户接口(RJ45)x8个
FX0盘
外扩中继
—
中继接口(RJ45)x8个
MCS盘
磁石盘
—
磁石接口(RJ45)x8个
E&M盘
四线E&M盘
—
4线E&M盘(RJ45)x4个
CWT盘
载波盘
—
2/4线音频(RJ45)x8个
ASY盘
异步数据盘
—
数据接口(RJ45)x4个
ETH盘
以太网业务盘
—
网络接口(4J45)4个
扩展插槽x1个：
根据业务需求，任意选择以下扩展盘卡配置PBX盘
语音交换盘
—
话务台串RS232(RJ11)x2个
EE1盘
E1扩展盘(配合FDU盘扩展E1业务)
—
E1接口(C3)x4~8个
V.35盘
V.35同步数据传输
—
V.35接口(DB25)x1个
FMR盘
成帧E1盘(Nx64K信道容量)
—
E1接口(C3)x1个
-
物理属性
设备型号
SOC5000-15
物理尺寸(mm)
488(宽)×215(深)×66(高)
供电方式
内置电源支持AC/DC双电源供电
AC：190V～260V
DC：-44V～-56V(纹波≤5%)
整机功耗
<50W
工作环境
工作温度：-5℃70℃；工作相对湿度：10%～90%无凝结(室温)
储存环境
储存温度：-40℃～105℃；储存相对湿度：5%～95%无凝结(室温)
-
产品规格
系统容量：光纤接入+PCM接入E1+语音或音频8-56路+同异数据+以太网口 -

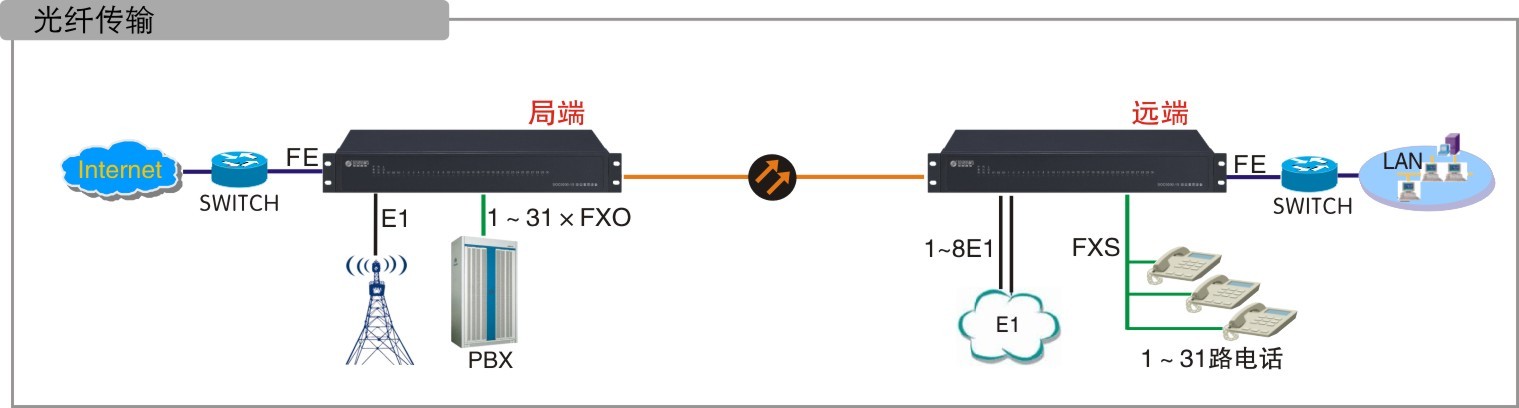

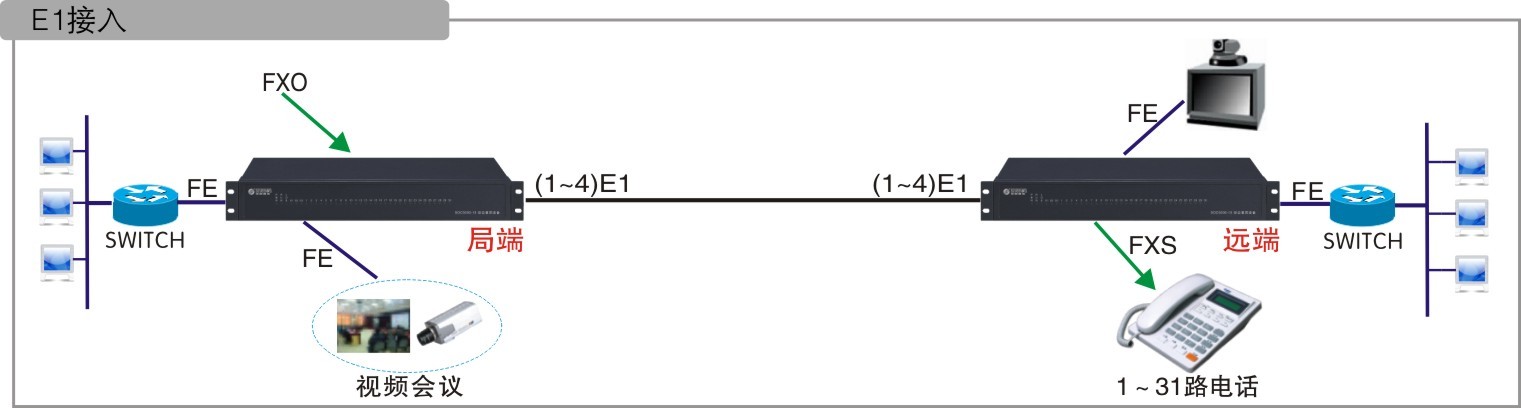

典型运用
