1.1、煤矿行业（个别地区要求)
按《煤矿安全规程》由中煤科工集团重庆研究院、四川省煤炭设计研究院设计中部分要求煤矿通信联络系统的通讯电缆主干线选用两根通讯电缆，电缆分设于主井或付井不同井之间设有通信电缆，当任一条电缆出现故障时，可迅速转接，保证井下主要电话通信。
1.2、非煤矿山行业
金属非金属地下矿山通信联络系统分别由中煤科工集团重庆研究院 、国家安全生产监督管理总局通信信息中心 、中国安全生产科学研究院 、厦门矿通科技有限公司起草标准:AQ2036-2011《金属非金属地下矿山通信联络系统建设规范》，以及应急管理部提出2021年09月01日实施GB16423-2020《金属非金属矿山安全规程》（原GB16423-2006)。
AQ2036-2011 4.5条款：通信线缆应分设两条，从不同的井筒进入井下配线设备，其中任何一条通信线缆发生故障时，另外一条线缆的容量应能担负井下各通信终端的通信能力。
通信线缆的敷设应符合 GB16423-2006 中 6.5.2 的相关规定。
GB16423—2020金属非金属矿山安全规程第6.7.7.6条款明确规定：井下有线通信系统应设两路通信电缆，分别从不同的井筒进入井下；其中任何一路通信电缆都应满足井下与地表通信需要。
说明：井下分机用户可实现通信通道双回路保护，每部分机用户具有主井、副井(或通风井）两路通信通道，任何一路线路出现断路或短路故障后，矿用调度系统主机都能保证分机通信正常运行，并上报对应的线路故障。
二、当前调度电话存在的现状及痛点
1、现存程控调度设备不具备线路例行检测功能，无法预知电话线路状态；
2、现有的防爆电话机基本上都为单线话机，需要更换为双回路话机，成本高，投资大；
3、目前双回路防爆电话与被程控调度机厂家技术绑定，如要更换双回路话机，则必须更换程控调度机，成本高，难度大，而且需要重新熟悉新系统，工作量大。
三、依据痛点特推出单回路升级为双回路系统
1、原有的程控调度机为申瓯品牌，主机可通过升级主板和扩容用户板，配置双机一号功能，终端配备双回路保护器；（升级方案如图）
2、如其他品牌程控调度机，如果厂家允许单独升级主板和扩容用户板的前提下，可以不用更换成双线防爆话机终端，也只需配置双回路保护器。（加装设备升级方案如图）

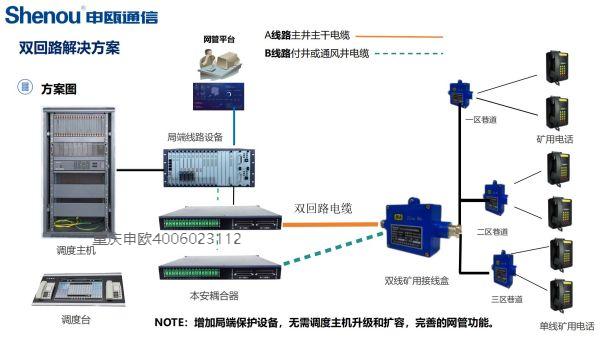

3、如果不对现有的程控调度机做任何调整和升级，则只需在程控调度机和耦合器直接串接双回路保护系统局端设备，通过局端设备，将程控调度机单回路转换成双回路，终端再配置双回路保护器可实现单回路的升级。局端设备带完整的管理功能，提供检测短路、断路，话机有无连接，话机是否在线等功能。
四、双回路电话线路方案的优势
适用性强：适配国内几乎所有的程控调度机分机线路
无需供电: 创新性的采用无源工作方式实现电话线路保护切换
通讯功能：通讯需要与局端线路保护系统适配，更好的实现短路、断路、话机连接、话机在线等管理功能
非通讯功能：切换速度快，快速响应，实现线路切换保护
成本低：终端保护器可以实现原有的防爆话机利旧，无需更换成价格昂贵的双回路防爆话机，
节约投资：局端线路保护设备无需专用调度机升级，节约扩容或者更换等费用，操作简单，业主可自行更换。
操作方便：机房端只需要串接线路保护器，无需为了升级和扩展需要整个系统停机，只需要根据需要的线路分时段作业，不影响整体系统。
功能对比：可检测线路短路，断路，话机在线，理线，或者话机有无故障等功能。并在网管平台上实时显示，也可与调度台开放协议对接。
五、双回路线路产品相关介绍
5.1、VDM600局端线保护设备
线路扩展：将1路程控调度分机可扩展为2路1+1备份线路，分别从不同的入口下井。可选配：采用0.8线径矿用通信电缆传11KM的专用分机板。
线路检测：可检测双线路开路、短路、话机是否在线等线路状态。
自动切换：判断线路异常时可以与终端保护器通讯，切换线路，并显示告警。
操作便捷：直接串接程控调度机与耦合器之间，无需升级、扩容调度主机，不改变原有的调度和呼叫流程。
容量大：单机可接入160路调度分机，实现线路1+1保护。可堆叠统一管理

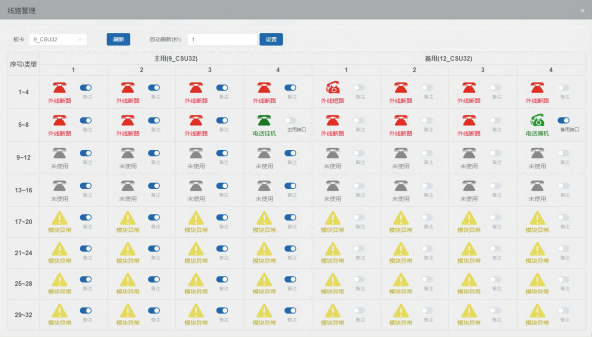

线路管理软件：该管理软件具有状态显示，未使用、正常、断路、短路等各种状态显示，可任意切换端口自带开关，支持与调度台对接，调度台可以实时显示线路状态。适配多种系统，客户端和平台软件，适配国产操作系统等。
5.2、VDM010双回路切换保护接线盒
采MA矿用本安电路用接线盒， 双回路1+1接入，单线路输出，实现单回路防爆话机的双线接入，无源额外电源供电，满足安全要求。可实现2进1出，或2个30对进1个30出，或2个50对进1个50出。
